Таблица сечений кабелей

Глава 1. Почему «на глазок» больше не работает: физика кабеля на пальцах

В советские времена всё было просто: на освещение кидали алюминиевую «лапшу» толщиной со спичку, на розетки — чуть толще, и всё это прекрасно работало десятилетиями под защитой пары грошовых пробок на 6 Ампер. В розетку включался максимум пузатый телевизор «Рекорд» и советский холодильник «Полюс», который громко хлопал при выключении. Суммарная мощность квартиры редко превышала 1.5–2 кВт.

Сегодня среднестатистическая кухня при одновременном включении чайника, индукционной панели, посудомойки и духового шкафа легко «жрёт» под 8–10 кВт. Пытаться запитать всё это по старым канонам — это гарантированный способ устроить локальный филиал ада в отдельно взятой стене.

Давайте разберем физику процесса без заумных формул из учебников теоретической электротехники. Кабель — это не просто труба, по которой текут электроны. У любого металла есть электрическое сопротивление. Когда ток идет по жиле, сопротивление заставляет металл нагреваться. Чем тоньше провод и чем больше ток, тем сильнее нагрев.

Алюминий против меди: великое противостояние

До сих пор в строительных магазинах можно встретить алюминиевый кабель (например, АПВВ или современные сплавы 8000-й серии). Он манит своей ценой — он в разы дешевле меди. Но почему профи кривятся при одном упоминании алюминия в квартире?

• Низкая проводимость: Удельное сопротивление алюминия почти в 1.6 раза выше, чем у меди. Это значит, что там, где медного провода достаточно сечением 2.5 мм², алюминиевого придется брать целых 4 мм². Вся экономия на материале съедается неудобством монтажа толстого кабеля.
• Хрупкость и текучесть: Алюминий ломается после 3–4 перегибов. Но хуже всего его «текучесть» под давлением. Если вы зажали алюминиевый провод в винтовой клемме розетки, через полгода-год контакт ослабнет. Алюминий буквально «выползает» из-под винта. Появляется микрозазор, искрение, нагрев — и прощай, розетка. Медь лишена этого недостатка, она пластична и держит форму годами.
• Законный статус: Согласно актуальным требованиям ПУЭ (Правила устройства электроустановок), внутреннюю проводку в жилых зданиях разрешено делать только медными кабелями. Использовать алюминий можно только на вводе в дом (вводной кабель от столба или магистрального щита) и только сечением от 16 мм². Забудьте про алюминий внутри квартиры раз и навсегда.

Глава 2. Главный обман строительного рынка: ГОСТ против ТУ

Вы пришли в магазин, посмотрели на таблицу, вам нужен кабель сечением 2.5 мм². Вы берете бухту, на которой написано «2.5 мм²», приносите домой, а опытный электрик качает головой и говорит, что вас надули. Как так?

На рынке кабельной продукции идет жесткая ценовая война. Чтобы удешевить товар, заводы идут на хитрость. Существует два основных стандарта, по которым выпускается кабель:

1. ГОСТ 31946-2012 (и аналогичные жесткие стандарты): Кабель, выпущенный строго по ГОСТу, гарантирует, что сопротивление жилы соответствует норме. Чтобы вписаться в эти рамки, заводы делают честное сечение. Если написано 2.5 мм² — там будет либо ровно 2.5, либо незначительное отклонение (например, 2.4 мм²), которое не влияет на безопасность.
2. ТУ (Технические условия): Это внутренний стандарт самого завода-изготовителя. Завод сам пишет себе правила. И очень часто по ТУ сечение кабеля «занижают» ради экономии меди. Вы покупаете кабель с маркировкой 2.5 мм², а реальный замер микрометром показывает 1.8–1.9 мм²! Визуально разницу без опыта не заметить, но такой провод выдержит на 30% меньше нагрузки, чем должен.

Глава 3. Разрушаем мифы таблицы: почему 21 Ампер в стене и на воздухе — это разные вещи

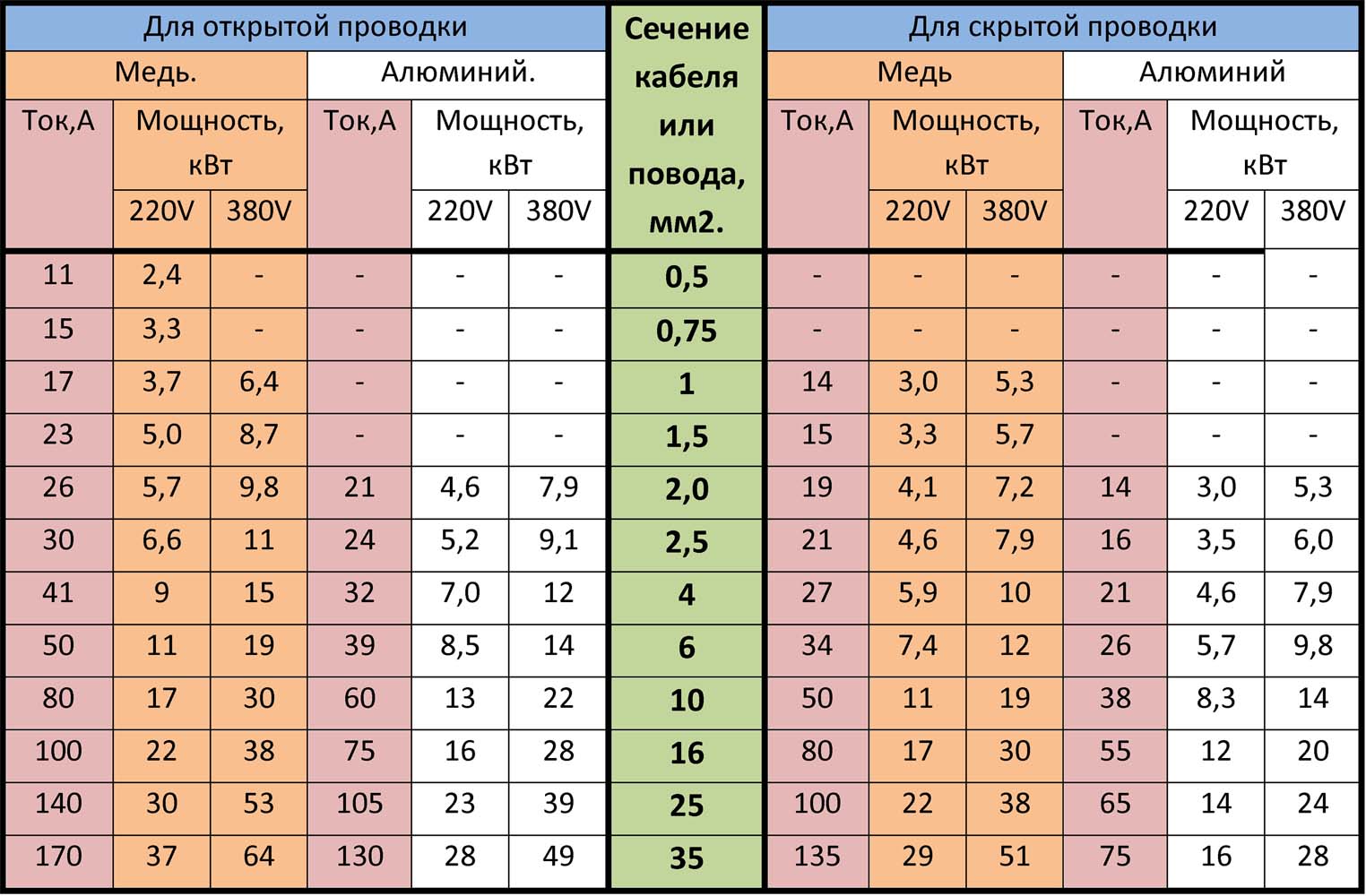

Давайте внимательно посмотрим на ту самую классическую таблицу, которой пользуются миллионы мастеров. На первый взгляд она кажется простой: нашел сечение, посмотрел на мощность — готово. Но дьявол, как всегда, кроется в деталях. Таблица разделена на две огромные независимые зоны: «Для открытой проводки» и «Для скрытой проводки». Потери на невнимательности здесь колоссальные.

Возьмем для примера медную жилу сечением 2.5 мм² в однофазной сети 220 Вольт:

• При открытом монтаже (кабель идет по воздуху, в кабель-канале, на скобах по кирпичу) таблица разрешает нагрузку в 30 Ампер (или целых 6.6 кВт!). Почему так много? Потому что кабель постоянно обдувается воздухом. Воздух забирает лишнее тепло, как кулер на компьютерном процессоре. Кабель греется, но остывает быстрее, чем успеет повредиться изоляция.
• При скрытом монтаже (кабель замурован в бетонную штробу, спрятан под глухой слой штукатурки или проложен в толще базальтовой ваты в каркасной стене) допустимый ток падает до 21 Ампера (всего 4.6 кВт). Разница — почти в полтора раза! Термоизоляция стены работает как термос: теплу от провода просто некуда деться. Медь начинает аккумулировать жар внутри себя.

Разница между 220 В и 380 В: магия трехфазных сетей

Обратите внимание на колонки мощности: при одном и том же токе в 21 Ампер для скрытой медной проводки 2.5 мм² при напряжении 220 Вольт мы получаем предельную нагрузку 4.6 кВт, а при 380 Вольтах — аж 7.9 кВт.

Тут нет никакого нарушения законов физики. В трехфазной сети (380 В) нагрузка распределяется не по двум проводам (фаза и ноль), а сразу по трем фазным жилам. Электрическая мощность в трех фазах рассчитывается по более сложной формуле, где учитывается коэффициент корня из трех (примерно 1.73). Для нас, практиков, это значит одно: если вы подключаете мощную варочную панель или котел по трем фазам, то нагрузка на каждую отдельную жилу будет значительно меньше. А значит, и кабель можно взять тоньше, чем при классическом однофазном подключении.

Глава 4. Жесткий алгоритм: как на самом деле рассчитываются автоматические выключатели

А теперь снимем розовые очки и разберем главный косяк 90% начинающих электриков. Звучит он так: «У меня чайник на 3 кВт, он потребляет 13.6 Ампера. По таблице провод 1.5 мм² выдерживает 15 Ампер. Значит, я проложу полторашку и поставлю автомат на 16 Ампер — он же больше, чем ток чайника!».

Запомните раз и навсегда: Автоматический выключатель в щитке защищает исключительно КАБЕЛЬ, а не ваш чайник, телевизор или дорогую стиральную машину. Задача автомата — вовремя отключить питание до того, как провод в стене нагреется до температуры плавления пластика.

Почему автомат на 16 Ампер не спасет провод, рассчитанный на 16 Ампер?

Внутри любого стандартного автомата (модульные серии с характеристикой B или C) стоят два механизма защиты:

1. Электромагнитный расцепитель: мгновенно (за доли секунды) отключает ток при коротком замыкании. Там токи идут на сотни ампер, здесь всё понятно.
2. Тепловой расцепитель: биметаллическая пластина, которая медленно изгибается при нагреве и защищает сеть от перегрузки. Именно тут кроется главная ловушка.

Согласно международным стандартам и ГОСТ Р 50345, любой автомат имеет строго определенные токи несрабатывания и срабатывания:

• Условный ток несрабатывания (1.13 от номинала): Автомат с номиналом 16 А при токе 18.08 А обязан НЕ выключаться как минимум 1 час. Он будет спокойно терпеть эту перегрузку.
• Условный ток срабатывания (1.45 от номинала): Автомат с номиналом 16 А при токе 23.2 А ОБЯЗАН отключиться, но... закон дает ему на это право в течение **одного часа**!

Теперь сопоставим это с нашей таблицей. Вы проложили скрытый медный кабель сечением 1.5 мм². Его максимальный ток по таблице — 15 Ампер. Вы поставили автомат на 16 Ампер. В розетку включили обогреватель и утюг, суммарный ток получился 22 Ампера.

Что происходит? Автомат «думает» и греется, он имеет право отключаться до 60 минут. А кабель, рассчитанный максимум на 15 Ампер, уже через 10 минут превратится в раскаленный ТЭН. Изоляция потечет, пойдет ядовитый дым, а автомат все еще будет ждать положенное по ГОСТу время. Именно так происходят «необъяснимые» пожары при исправных автоматах.

Формула идеального баланса

Чтобы система была абсолютно безопасной, должно строго соблюдаться следующее неравенство:

Чтобы вам не пришлось каждый раз бегать с калькулятором и делить табличные значения на повышающие коэффициенты автоматов, умные инженеры давно свели эти данные в железобетонный бытовой стандарт.

Глава 5. Золотой стандарт домашней электрики: готовая шпаргалка «Кабель + Автомат»

Давайте сведем всю теорию к простым, понятным действиям. Если вы делаете ремонт в квартире или доме, вам не нужно изобретать велосипед и пересчитывать каждый метр провода. Проектировщики давно вывели безопасные связки для любых бытовых нужд. Просто следуйте этой таблице, и ваша проводка никогда не загорится, а автоматы не будут «вылетать» от каждого чиха.

Глава 6. Марка кабеля имеет значение: ВВГнг-LS против всего мира

Приходите вы на строительный рынок, а там на витрине лежат три абсолютно одинаковых с виду медных кабеля сечением 2.5 мм². Но на одном написано ПУНП, на другом NYM, а на третьем — ВВГнг-LS. И цены отличаются чуть ли не в два раза. Что брать?

Давайте сразу отсечем опасный мусор:

• ПУНП (или ПУВВ) — этот провод официально ЗАПРЕЩЕН для использования в жилых домах еще в начале 2000-х годов из-за огромного количества пожаров. У него по старым ТУ допускалось занижение сечения на 30%, а изоляция была тонкой, как папиросная бумага. Если вам строители предлагают купить ПУНП — гоните их в шею с объекта.
• NYM — хороший, качественный немецкий стандарт. Кабель круглый, мягкий, внутри есть специальный меловой заполнитель. Его безумно удобно монтировать. Но у него есть два минуса: он дорогой и он не любит прямых солнечных лучей (оболочка трескается от ультрафиолета). Его можно использовать, но только строго внутри стен.
• ВВГнг-LS — абсолютный король и бестселлер российского электромонтажа. Давайте расшифруем это страшное название:
  • ВВ — винил-винил (двойная надежная изоляция из ПВХ).
  • Г — голый (нет бронированного стального слоя, кабель гибкий).
  • нг — не поддерживающий горение (если в пучке один провод закоротит, изоляция соседних не вспыхнет).
  • LS (Low Smoke) — с пониженным выделением дыма и газа. Если случится ЧП, кабель будет медленно тлеть, а не выделять едкий черный токсичный дым, от которого можно задохнуться за два вздоха.

Заключение: 4 главных вывода для закрепления материала

Электрика не прощает ошибок и «авось». Подводя итог нашего масштабного разбора, зафиксируем четыре незыблемых правила:

1. Никогда не выбирайте автомат по максимальному току из таблиц. Автомат всегда должен быть «слабее» кабеля.
2. Забудьте про алюминий внутри жилых комнат — только качественная медь.
3. Покупайте кабель строго с маркировкой ГОСТ, проверяйте реальный диаметр жилы штангенциркулем или доверяйте только брендам первой величины.
4. На розетки всегда пускайте 2.5 мм² под автомат 16А, на свет — 1.5 мм² под автомат 10А.
